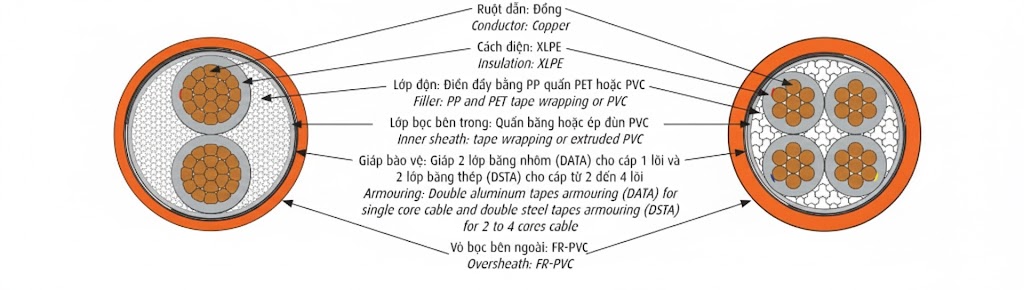

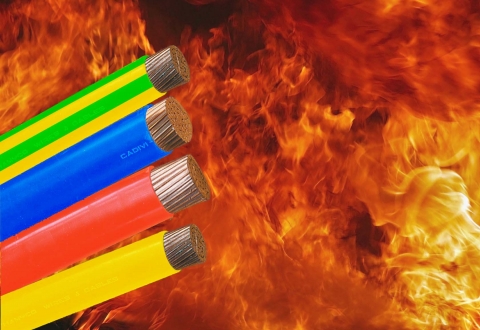

CXV/DATA/FRT – 0,6/1kV & CXV/DSTA/FRT – 0,6/1kV CÁP CHẬM CHÁY, RUỘT ĐỒNG, CÁCH ĐIỆN XLPE GIÁP BĂNG KIM LOẠI, VỎ FR-PVC

• Cấp điện áp U₀/U: 0,6/1kV.

• Rated voltage U₀/U: 0,6/1kV.

• Điện áp thử: 3,5kV (5 phút) .

• Test voltage: 3,5kV (5 minutes) .

• Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90⁰C.

• Maximum conductor temperature for normal operation is 90⁰C.

• Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250⁰C.

• Maximum conductor temperature for short-circuit (5s maximum duration) is 250⁰C.

• Cáp chậm cháy có đặc điểm truyền lửa chậm nên khó bắt cháy.

• The flame retardant cables have a significant reduced tendency to propagate fire.

• Cáp có khả năng tự tắt sau khi loại bỏ nguồn lửa.

• The cables must self-extinguish after removing the fire source.

Ruột dẫn – Conductor

Chiều dày cách điện danh nghĩa

Nominal thickness of insulation

Chiều dày

băng nhôm

danh nghĩa

Nominal

thickness of

aluminum tape

Chiều dày vỏ danh nghĩa

Nominal thickness of sheath

Đường kính tổng gần đúng⁽*⁾

Approx.

overall diameter

Khối lượng cáp gần đúng⁽*⁾

Approx.

mass

Tiết diện

danh nghĩa

Nominal

area

Số sợi/Đường kính sợi danh nghĩa

Number/Nominal Dia.of wire

Đường kính

ruột dẫn

gần đúng⁽*⁾

Approx. conductor

diameter

Điện trở DC

tối đa ở 20 ⁰C

Max. DC

resistance

at 20 ⁰C

mm²

N⁰/mm

mm

Ω/km

mm

mm

mm

mm

kg/km

2,5

7/0,67

2,01

7,41

0,7

0,5

1,4

9,7

144

4

7/0,85

2,55

4,61

0,7

0,5

1,4

10,3

169

6

7/1,04

3,12

3,08

0,7

0,5

1,4

10,8

198

10

CC

3,75

1,83

0,7

0,5

1,4

11,5

246

16

CC

4,65

1,15

0,7

0,5

1,4

12,4

312

25

CC

5,80

0,727

0,9

0,5

1,4

13,9

427

35

CC

6,85

0,524

0,9

0,5

1,4

15,0

529

50

CC

8,00

0,387

1,0

0,5

1,4

16,3

668

70

CC

9,70

0,268

1,1

0,5

1,5

18,4

911

95

CC

11,30

0,193

1,1

0,5

1,6

20,2

1168

120

CC

12,70

0,153

1,2

0,5

1,6

21,8

1422

150

CC

14,13

0,124

1,4

0,5

1,7

23,8

1726

185

CC

15,70

0,0991

1,6

0,5

1,7

25,8

2088

240

CC

18,03

0,0754

1,7

0,5

1,8

28,5

2670

300

CC

20,40

0,0601

1,8

0,5

1,9

31,2

3337

400

CC

23,20

0,0470

2,0

0,5

2,0

35,0

4264

500

CC

26,20

0,0366

2,2

0,5

2,1

38,6

5340

630

CC

30,20

0,0283

2,4

0,5

2,3

43,3

6967

Ruột dẫn

Conductor

Chiều dày

cách

điện danh nghĩa

Nominal thickness of insulation

Chiều dày băng thép danh nghĩa

Nominal thickness

of steel tape

Chiều dày vỏ

danh nghĩa

Nominal thickness

of sheath

Đường kính tổng

gần đúng⁽*⁾

Approx. overall diameter

Khối lượng cáp

gần đúng⁽*⁾

Approx.

mass

Tiết diện

danh nghĩa

Nominal

area

Số sợi/Đường kính sợi danh nghĩa

Number/Nominal Dia.of wire

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Điện trở DC tối đa

ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

mm²

N⁰/mm

mm

Ω/km

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

kg/km

kg/km

kg/km

1,5

7/0,52

1,56

12,10

0,7

0,2

0,2

0,2

1,8

1,8

1,8

13,0

13,4

14,2

284

309

346

2,5

7/0,67

2,01

7,41

0,7

0,2

0,2

0,2

1,8

1,8

1,8

13,9

14,4

15,3

333

368

418

4

7/0,85

2,55

4,61

0,7

0,2

0,2

0,2

1,8

1,8

1,8

14,9

15,6

16,6

399

448

518

6

7/1,04

3,12

3,08

0,7

0,2

0,2

0,2

1,8

1,8

1,8

16,1

16,8

18,0

478

546

639

10

CC

3,75

1,83

0,7

0,2

0,2

0,2

1,8

1,8

1,8

16,5

17,4

18,7

497

609

739

16

CC

4,65

1,15

0,7

0,2

0,2

0,2

1,8

1,8

1,8

18,3

19,3

20,9

643

807

993

25

CC

5,80

0,727

0,9

0,2

0,2

0,2

1,8

1,8

1,8

21,4

22,7

24,6

898

1150

1435

35

CC

6,85

0,524

0,9

0,2

0,2

0,2

1,8

1,8

1,8

23,5

24,9

27,2

1124

1461

1838

50

CC

8,00

0,387

1,0

0,2

0,2

0,2

1,8

1,8

1,9

26,2

27,8

30,6

1430

1883

2398

70

CC

9,70

0,268

1,1

0,2

0,2

0,2

1,9

1,9

2,0

30,2

32,5

35,8

1957

2643

3381

95

CC

11,30

0,193

1,1

0,2

0,2

0,5

2,0

2,1

2,2

34,0

36,3

41,2

2546

3437

4913

120

CC

12,70

0,153

1,2

0,5

0,5

0,5

2,1

2,2

2,4

38,6

41,2

45,9

3583

4731

6072

150

CC

14,13

0,124

1,4

0,5

0,5

0,5

2,3

2,4

2,5

42,6

45,9

50,9

4318

5780

7368

185

CC

15,70

0,0991

1,6

0,5

0,5

0,5

2,4

2,5

2,7

47,1

50,7

56,0

5240

7006

8955

240

CC

18,03

0,0754

1,7

0,5

0,5

0,5

2,6

2,7

2,9

52,9

56,9

62,9

6625

8957

11484

300

CC

20,40

0,0601

1,8

0,5

0,5

0,5

2,7

2,9

3,1

58,7

62,9

69,5

8214

11122

14306

400

CC

23,20

0,0470

2,0

0,5

0,5

0,5

3,0

3,1

3,4

65,6

70,1

78,5

10319

14019

18225

Tiết diện

danh nghĩa

Nominal

area

Lõi pha – Phase conductor

Lõi trung tính – Neutral conductor

Chiều dày băng thép danh nghĩa

Nominal thickness

of steel tape

Chiều dày vỏ danh nghĩa

Nominal thickness

of sheath

Đường kính tổng

gần đúng

⁽*⁾

Approx.

overall diameter

Khối lượng cáp

gần đúng

⁽*⁾

Approx. mass

Tiết

diện

danh nghĩa

Nominal

area

Số sợi/Đường kính sợi danh nghĩa

Number/Nominal Dia.of wire

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện

trở DC

tối đa

ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

Tiết

diện

danh nghĩa

Nominal

area

Số sợi/Đường kính sợi danh nghĩa

Number/Nominal Dia.of wire

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện

trở DC

tối đa

ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

mm²

mm²

N⁰/mm

mm

mm

Ω/km

mm²

N⁰/mm

mm

mm

Ω/km

mm

mm

mm

kg/km

3×4 + 1×2,5

4

7/0,85

2,55

0,7

4,61

2,5

7/0,67

2,01

0,7

7,41

0,2

1,8

16,3

492

3×6 + 1×4

6

7/1,04

3,12

0,7

3,08

4

7/0,85

2,55

0,7

4,61

0,2

1,8

17,6

607

3×10 + 1×6

10

CC

3,75

0,7

1,83

6

7/1,04

3,12

0,7

3,08

0,2

1,8

19,1

784

3×16 + 1×10

16

CC

4,65

0,7

1,15

10

CC

3,75

0,7

1,83

0,2

1,8

20,3

929

3×25 + 1×16

25

CC

5,80

0,9

0,727

16

CC

4,65

0,7

1,15

0,2

1,8

23,7

1323

3×35 + 1×16

35

CC

6,85

0,9

0,524

16

CC

4,65

0,7

1,15

0,2

1,8

25,6

1624

3×35 + 1×25

35

CC

6,85

0,9

0,524

25

CC

5,80

0,9

0,727

0,2

1,8

26,5

1736

3×50 + 1×25

50

CC

8,00

1,0

0,387

25

CC

5,80

0,9

0,727

0,2

1,8

29,0

2145

3×50 + 1×35

50

CC

8,00

1,0

0,387

35

CC

6,85

0,9

0,524

0,2

1,9

29,8

2260

3×70 + 1×35

70

CC

9,70

1,1

0,268

35

CC

6,85

0,9

0,524

0,2

2,0

33,8

3003

3×70 + 1×50

70

CC

9,70

1,1

0,268

50

CC

8,00

1,0

0,387

0,2

2,0

34,6

3144

3×95 + 1×50

95

CC

11,30

1,1

0,193

50

CC

8,00

1,0

0,387

0,5

2,1

38,9

4376

3×95 + 1×70

95

CC

11,30

1,1

0,193

70

CC

9,70

1,1

0,268

0,5

2,2

40,3

4647

3×120 + 1×70

120

CC

12,70

1,2

0,153

70

CC

9,70

1,1

0,268

0,5

2,3

43,3

5466

3×120 + 1×95

120

CC

12,70

1,2

0,153

95

CC

11,30

1,1

0,193

0,5

2,3

44,3

5733

3×150 + 1×70

150

CC

14,13

1,4

0,124

70

CC

9,70

1,1

0,268

0,5

2,4

47,2

6466

3×150 + 1×95

150

CC

14,13

1,4

0,124

95

CC

11,30

1,1

0,193

0,5

2,4

48,2

6737

3×185 + 1×95

185

CC

15,70

1,6

0,0991

95

CC

11,30

1,1

0,193

0,5

2,6

52,6

7947

3×185 + 1×120

185

CC

15,70

1,6

0,0991

120

CC

12,70

1,2

0,153

0,5

2,6

53,5

8224

3×240 + 1×120

240

CC

18,03

1,7

0,0754

120

CC

12,70

1,2

0,153

0,5

2,8

58,9

10130

3×240 + 1×150

240

CC

18,03

1,7

0,0754

150

CC

14,13

1,4

0,124

0,5

2,8

60,0

10455

3×240 + 1×185

240

CC

18,03

1,7

0,0754

185

CC

15,70

1,6

0,0991

0,5

2,8

61,2

10848

3×300 + 1×150

300

CC

20,40

1,8

0,0601

150

CC

14,13

1,4

0,124

0,5

2,9

64,8

12540

3×300 + 1×185

300

CC

20,40

1,8

0,0601

185

CC

15,70

1,6

0,0991

0,5

3,0

66,2

12966

3×400 + 1×185

400

CC

23,20

2,0

0,047

185

CC

15,70

1,6

0,0991

0,5

3,2

72,8

15817

3×400 + 1×240

400

CC

23,20

2,0

0,047

240

CC

18,03

1,7

0,0754

0,5

3,2

74,7

16516
