1. TỔNG QUAN
2. TIÊU CHUẨN ÁP DỤNG
3. NHẬN BIẾT LÕI
+ Cáp nhiều lõi: Băng màu đỏ – vàng – xanh – không băng màu.
Hoặc theo yêu cầu khách hàng.
4. CẤU TRÚC
5. ĐẶC TÍNH KỸ THUẬT
|
|
|
|
|
|
|
|
5.1 – CÁP CXE/DATA – 1 LÕI. CXE/DATA CABLE – 1 CORE.
|
Ruột dẫn – Conductor |
Chiều dày cách điện danh định |
Chiều dày băng nhôm danh định |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) |
Khối lượng cáp gần đúng (*) |
|||
|
Tiết diện danh định |
Số sợi/Đường kính sợi danh nghĩa |
Đường kính ruột dẫn gần đúng (*) |
Điện trở DC tối đa ở 200C |
|||||
|
Nominal area |
Number/Nominal Dia.of wire |
Approx. conductor diameter |
Max. DC resistance at 200C |
Nominal thickness of insulation |
Nominal thicknes of aluminum tape |
Approx. overall Diameter. |
Approx. mass |
|
|
mm2 |
N0 /mm |
mm |
Ω/km |
mm |
mm |
mm |
mm |
kg/km |
|
2,5 |
7/0,67 |
2,01 |
7,41 |
0,7 |
0,5 |
1,4 |
10,2 |
135 |
|
4 |
7/0,85 |
2,55 |
4,61 |
0,7 |
0,5 |
1,4 |
10,8 |
158 |
|
6 |
7/1,04 |
3,12 |
3,08 |
0,7 |
0,5 |
1,4 |
11,3 |
187 |
|
10 |
7/1,35 |
4,05 |
1,83 |
0,7 |
0,5 |
1,4 |
12,3 |
242 |
|
16 |
CC |
4,75 |
1,15 |
0,7 |
0,5 |
1,4 |
13,0 |
304 |
|
25 |
CC |
6,0 |
0,727 |
0,9 |
0,5 |
1,4 |
14,6 |
421 |
|
35 |
CC |
7,1 |
0,524 |
0,9 |
0,5 |
1,4 |
15,7 |
529 |
|
50 |
CC |
8,3 |
0,387 |
1,0 |
0,5 |
1,4 |
17,1 |
668 |
|
70 |
CC |
9,9 |
0,268 |
1,1 |
0,5 |
1,5 |
19,1 |
896 |
|
95 |
CC |
11,7 |
0,193 |
1,1 |
0,5 |
1,6 |
21,1 |
1173 |
|
120 |
CC |
13,1 |
0,153 |
1,2 |
0,5 |
1,6 |
22,7 |
1429 |
|
150 |
CC |
14,7 |
0,124 |
1,4 |
0,5 |
1,7 |
24,9 |
1734 |
|
185 |
CC |
16,4 |
0,0991 |
1,6 |
0,5 |
1,7 |
27,0 |
2114 |
|
240 |
CC |
18,6 |
0,0754 |
1,7 |
0,5 |
1,8 |
29,6 |
2695 |
|
300 |
CC |
21,1 |
0,0601 |
1,8 |
0,5 |
1,9 |
32,5 |
3318 |
|
400 |
CC |
24,2 |
0,0470 |
2,0 |
0,5 |
2,0 |
36,6 |
4205 |
|
500 |
CC |
27,0 |
0,0366 |
2,2 |
0,5 |
2,1 |
40,0 |
5290 |
|
630 |
CC |
30,8 |
0,0283 |
2,4 |
0,5 |
2,3 |
44,6 |
6739 |
– C.C : Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor.
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
– (*) : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
Ngoài ra YS cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
Also, YS can manufacture cables, which structure and standards in accordance with customer requirements.
5.2 – CÁP CXE/DSTA – 2 ĐẾN 4 LÕI. CXE/DSTA CABLE – 2 TO 4 CORES.
|
Ruột dẫn – Conductor |
Chiều dày cách điện danh định |
Chiều dày băng thép danh định Nominal thickness of steel tape |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx. overall diameter |
Khối lượng cáp gần đúng (*) Approx. mass |
|||||||||||
|
Tiết diện danh định |
Số sợi/đường kính sợi danh nghĩa |
Đường kính ruột dẫn gần đúng (*) |
Điện trở DC tối đa ở 200C |
|||||||||||||
|
Nominal area |
Number/Nominal Dia.of wire |
Approx. conductor diameter |
Max. DC resistance at 200C |
Nominal Thickness of Insulation |
2 Lõi |
3 Lõi |
4 Lõi |
2 Lõi |
3 Lõi |
4 Lõi |
2 Lõi |
3 Lõi |
4 Lõi |
2 Lõi |
3 Lõi |
4 Lõi |
|
core |
core |
core |
core |
core |
core |
core |
core |
core |
core |
core |
core |
|||||
|
mm2 |
N0 /mm |
mm |
Ω/km |
mm |
mm |
mm |
mm |
kg/km |
||||||||
|
1,5 |
7/0,52 |
1,56 |
12,10 |
0,7 |
0,2 |
0,2 |
0,2 |
1,8 |
1,8 |
1,8 |
13,5 |
14,0 |
14,8 |
266 |
289 |
326 |
|
2,5 |
7/0,67 |
2,01 |
7,41 |
0,7 |
0,2 |
0,2 |
0,2 |
1,8 |
1,8 |
1,8 |
14,4 |
15,0 |
15,9 |
313 |
347 |
396 |
|
4 |
7/0,85 |
2,55 |
4,61 |
0,7 |
0,2 |
0,2 |
0,2 |
1,8 |
1,8 |
1,8 |
15,5 |
16,1 |
17,2 |
378 |
426 |
493 |
|
6 |
7/1,04 |
3,12 |
3,08 |
0,7 |
0,2 |
0,2 |
0,2 |
1,8 |
1,8 |
1,8 |
16,6 |
17,4 |
18,5 |
454 |
521 |
612 |
|
10 |
7/1,35 |
4,05 |
1,83 |
0,7 |
0,2 |
0,2 |
0,2 |
1,8 |
1,8 |
1,8 |
18,5 |
19,4 |
20,8 |
599 |
702 |
839 |
|
16 |
CC |
4,75 |
1,15 |
0,7 |
0,2 |
0,2 |
0,2 |
1,8 |
1,8 |
1,8 |
19,1 |
20,1 |
21,7 |
628 |
793 |
981 |
|
25 |
CC |
6,0 |
0,727 |
0,9 |
0,2 |
0,2 |
0,2 |
1,8 |
1,8 |
1,8 |
22,4 |
23,6 |
25,7 |
887 |
1144 |
1432 |
|
35 |
CC |
7,1 |
0,524 |
0,9 |
0,2 |
0,2 |
0,2 |
1,8 |
1,8 |
1,8 |
24,6 |
26,0 |
28,3 |
1123 |
1470 |
1856 |
|
50 |
CC |
8,3 |
0,387 |
1,0 |
0,2 |
0,2 |
0,2 |
1,8 |
1,8 |
1,9 |
27,4 |
29,0 |
31,9 |
1431 |
1893 |
2416 |
|
70 |
CC |
9,9 |
0,268 |
1,1 |
0,2 |
0,2 |
0,2 |
1,9 |
1,9 |
2,0 |
31,2 |
33,1 |
36,9 |
1925 |
2579 |
3346 |
|
95 |
CC |
11,7 |
0,193 |
1,1 |
0,2 |
0,2 |
0,5 |
2,0 |
2,1 |
2,2 |
35,4 |
37,8 |
42,8 |
2559 |
3466 |
4969 |
|
120 |
CC |
13,1 |
0,153 |
1,2 |
0,5 |
0,5 |
0,5 |
2,1 |
2,2 |
2,4 |
40,0 |
42,7 |
47,5 |
3604 |
4773 |
6131 |
|
150 |
CC |
14,7 |
0,124 |
1,4 |
0,5 |
0,5 |
0,5 |
2,3 |
2,4 |
2,5 |
44,4 |
47,8 |
53,0 |
4347 |
5833 |
7445 |
|
185 |
CC |
16,4 |
0,0991 |
1,6 |
0,5 |
0,5 |
0,5 |
2,4 |
2,5 |
2,7 |
49,2 |
52,9 |
58,4 |
5308 |
7112 |
9099 |
|
240 |
CC |
18,6 |
0,0754 |
1,7 |
0,5 |
0,5 |
0,5 |
2,6 |
2,7 |
2,9 |
54,8 |
58,9 |
65,0 |
6673 |
9049 |
11616 |
|
300 |
CC |
21,1 |
0,0601 |
1,8 |
0,5 |
0,5 |
0,5 |
2,7 |
2,9 |
3,1 |
60,8 |
65,2 |
72,0 |
8183 |
11088 |
14272 |
|
400 |
CC |
24,2 |
0,0470 |
2,0 |
0,5 |
0,5 |
0,5 |
3,0 |
3,1 |
3,4 |
68,4 |
73,5 |
81,8 |
10216 |
13902 |
18040 |
– CC : Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor.
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
– (*) : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
Ngoài ra YS cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
Also, YS can manufacture cables which have structure and standards in accordance with customer requirements.
5.3 – CÁP CXE/DSTA – 3 PHA + 1 TRUNG TÍNH. CXE/DSTA CABLE – 3 PHASE + 1 NEUTRAL CORES.
|
Tiết diện danh định |
Lõi pha – Phase conductor |
Lõi trung tính – Neutral conductor |
Chiều dày băng thép danh định |
Chiều dày vỏ danh định |
Đường kính tổng gần đúng (*)
|
Khối lượng cáp gần đúng (*)
|
||||||||
|
Tiết diện danh định |
Số sợi/đường kính sợi danh nghĩa | Đường kính ruột dẫn gần đúng (*) |
Chiều dày cách điện danh định |
Điện trở DC tối đa ở 200C |
Tiết diện danh định |
Số sợi/đường kính sợi danh nghĩa |
Đường kính ruột dẫn gần đúng (*) |
Chiều dày cách điện danh định |
Điện trở DC tối đa ở 200C |
|||||
|
Nominal Area |
Nominal area |
Number/Nominal Dia.of wire |
Approx. conductor diameter |
Nominal thickness of insulation |
Max. DC resistance at 200C |
Nominal area |
Number/Nominal Dia.of wire |
Approx. conductor diameter |
Nominal thickness of insulation |
Max. DC resistance at 200C |
Nominal thickness of steel tape |
Nominal thickness of sheath |
Approx. overall diameter |
Approx. mass |
|
|
mm2 |
N0/mm |
mm |
mm |
Ω/km |
mm2 |
N0/mm |
mm |
mm |
Ω/km |
mm |
mm |
mm |
kg/km |
|
3×4 + 1×2,5 |
4 |
7/0,85 |
2,55 |
0,7 |
4,61 |
2,5 |
7/0,67 |
2,01 |
0,7 |
7,41 |
0,2 |
1,8 |
16,8 |
469 |
|
3×6 + 1×4 |
6 |
7/1,04 |
3,12 |
0,7 |
3,08 |
4 |
7/0,85 |
2,55 |
0,7 |
4,61 |
0,2 |
1,8 |
18,2 |
582 |
|
3×10 + 1×6 |
10 |
7/1,35 |
4,05 |
0,7 |
1,83 |
6 |
7/1,04 |
3,12 |
0,7 |
3,08 |
0,2 |
1,8 |
20,2 |
783 |
|
3×16 + 1×10 |
16 |
7/1,70 |
5,10 |
0,7 |
1,15 |
10 |
7/1,35 |
4,05 |
0,7 |
1,83 |
0,2 |
1,8 |
22,7 |
1071 |
|
3×25 + 1×16 |
25 |
CC |
6,0 |
0,9 |
0,727 |
16 |
CC |
4,75 |
0,7 |
1,15 |
0,2 |
1,8 |
24,7 |
1318 |
|
3×35 + 1×16 |
35 |
CC |
7,1 |
0,9 |
0,524 |
16 |
CC |
4,75 |
0,7 |
1,15 |
0,2 |
1,8 |
26,7 |
1634 |
|
3×35 + 1×25 |
35 |
CC |
7,1 |
0,9 |
0,524 |
25 |
CC |
6,0 |
0,9 |
0,727 |
0,2 |
1,8 |
27,7 |
1749 |
|
3×50 + 1×25 |
50 |
CC |
8,3 |
1,0 |
0,387 |
25 |
CC |
6,0 |
0,9 |
0,727 |
0,2 |
1,8 |
30,2 |
2153 |
|
3×50 + 1×35 |
50 |
CC |
8,3 |
1,0 |
0,387 |
35 |
CC |
7,1 |
0,9 |
0,524 |
0,2 |
1,9 |
31,1 |
2271 |
|
3×70 + 1×35 |
70 |
CC |
9,9 |
1,1 |
0,268 |
35 |
CC |
7,1 |
0,9 |
0,524 |
0,2 |
2,0 |
34,9 |
2980 |
|
3×70 + 1×50 |
70 |
CC |
9,9 |
1,1 |
0,268 |
50 |
CC |
8,3 |
1,0 |
0,387 |
0,2 |
2,0 |
35,8 |
3120 |
|
3×95 + 1×50 |
95 |
CC |
11,7 |
1,1 |
0,193 |
50 |
CC |
8,3 |
1,0 |
0,387 |
0,5 |
2,1 |
40,5 |
4424 |
|
3×95 + 1×70 |
95 |
CC |
11,7 |
1,1 |
0,193 |
70 |
CC |
9,9 |
1,1 |
0,268 |
0,5 |
2,2 |
41,7 |
4680 |
|
3×120 + 1×70 |
120 |
CC |
13,1 |
1,2 |
0,153 |
70 |
CC |
9,9 |
1,1 |
0,268 |
0,5 |
2,3 |
44,9 |
5503 |
|
3×120 + 1×95 |
120 |
CC |
13,1 |
1,2 |
0,153 |
95 |
CC |
11,7 |
1,1 |
0,193 |
0,5 |
2,3 |
45,9 |
5794 |
|
3×150 + 1×70 |
150 |
CC |
14,7 |
1,4 |
0,124 |
70 |
CC |
9,9 |
1,1 |
0,268 |
0,5 |
2,4 |
49,1 |
6515 |
|
3×150 + 1×95 |
150 |
CC |
14,7 |
1,4 |
0,124 |
95 |
CC |
11,7 |
1,1 |
0,193 |
0,5 |
2,4 |
50,6 |
6830 |
|
3×185 + 1×95 |
185 |
CC |
16,4 |
1,6 |
0,0991 |
95 |
CC |
11,7 |
1,1 |
0,193 |
0,5 |
2,6 |
54,8 |
8068 |
|
3×185 + 1×120 |
185 |
CC |
16,4 |
1,6 |
0,0991 |
120 |
CC |
13,1 |
1,2 |
0,153 |
0,5 |
2,6 |
55,8 |
8348 |
|
3×240 + 1×120 |
240 |
CC |
18,6 |
1,7 |
0,0754 |
120 |
CC |
13,1 |
1,2 |
0,153 |
0,5 |
2,8 |
60,9 |
10242 |
|
3×240 + 1×150 |
240 |
CC |
18,6 |
1,7 |
0,0754 |
150 |
CC |
14,7 |
1,4 |
0,124 |
0,5 |
2,8 |
62,1 |
10574 |
|
3×240 + 1×185 |
240 |
CC |
18,6 |
1,7 |
0,0754 |
185 |
CC |
16,4 |
1,6 |
0,0991 |
0,5 |
2,8 |
63,4 |
10987 |
|
3×300 + 1×150 |
300 |
CC |
21,1 |
1,8 |
0,0601 |
150 |
CC |
14,7 |
1,4 |
0,124 |
0,5 |
2,9 |
67,2 |
12530 |
|
3×300 + 1×185 |
300 |
CC |
21,1 |
1,8 |
0,0601 |
185 |
CC |
16,4 |
1,6 |
0,0991 |
0,5 |
3,0 |
68,7 |
12969 |
|
3×400 + 1×185 |
400 |
CC |
24,2 |
2,0 |
0,047 |
185 |
CC |
16,4 |
1,6 |
0,0991 |
0,5 |
3,2 |
75,8 |
15716 |
|
3×400 + 1×240 |
400 |
CC |
24,2 |
2,0 |
0,047 |
240 |
CC |
18,6 |
1,7 |
0,0754 |
0,5 |
3,2 |
77,7 |
16415 |
– CC : Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor.
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
– (*) : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
Ngoài ra YS cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
Also, YS can manufacture cables which have structure and standards in accordance with customer requirements.

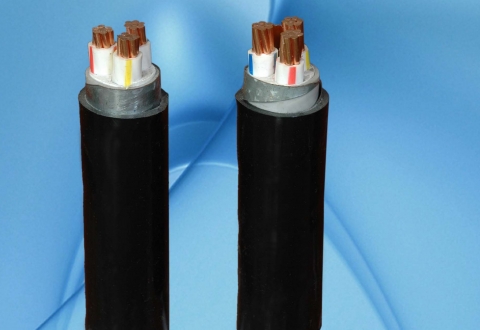

Đánh giá CXE/DATA − 0,6/1 kV & CXE/DSTA − 0,6/1 kV CÁP ĐIỆN LỰC, RUỘT ĐỒNG, CÁCH ĐIỆN XLPE, GIÁP BĂNG KIM LOẠI, VỎ HDPE
Chưa có đánh giá nào.
