1. TỔNG QUAN
2. TIÊU CHUẨN ÁP DỤNG
- TCVN 5935-1 / IEC 60502-1.
- TCVN 6612 / IEC 60228.
- IEC 60331-21; IEC 60332-1,3.
- BS 6387; BS 4066-1,3.
3. NHẬN BIẾT LÕI
+ Cáp 1 lõi: Màu đen.
+ Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – đen.
• Hoặc theo yêu cầu khách hàng.

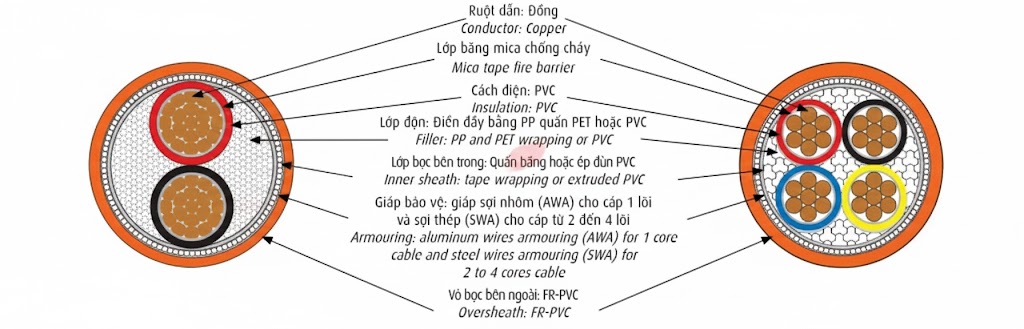

4. CẤU TRÚC
5. ĐẶC TÍNH KỸ THUẬT
Điện áp thử: 3,5 kV/5 phút.
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70 0C.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:
+ 140OC, với tiết diện lớn hơn 300mm2.
+ 160OC, với tiết diện nhỏ hơn hoặc bằng 300mm2.
Cáp chịu cháy ở 9500C trong 3 giờ; đáp ứng tiêu chuẩn BS 6387 Cat. C, W, Z.
Cáp chống cháy có đặc điểm truyền lửa chậm nên khó bắt cháy.
Bó cáp có khả năng tự tắt sau khi loại bỏ nguồn lửa.
• Rated voltage U0/U: 0.6/1 kV.
• Test voltage: 3.5 kV/5 minutes.
• Maximum conductor temperature for normal operation is 70 OC.
• Maximum conductor temperature for short-circuit
(5 s maximum duration) is:
+ 140OC with Nominal area larger than 300mm2.
+ 160OC with Nominal area up to and include 300mm2.
Cables are subjected to fire at 9500C for 3 hours and passing BS 6387 Cat. C, W, Z.
The fire resistant cables have a significant reduced tendency to propagate fire.
The cables must self-extinguish after removing the fire source.
5.1 – CÁP CVV/AWA/FR – 1 LÕI CVV/AWA/FR CABLE – 1 CORE.
|
Ruột dẫn – Conductor |
Chiều dày cách điện danh nghĩa Nominal thickness of insulation |
Đường kính sợi giáp danh nghĩa Nominal diameter of armour wire |
Chiều dày vỏ danh nghĩa Nominal thickness of sheath |
Đường kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng(*) Approx. mass |
|||
|
Tiết diện danh nghĩa Nominal area |
Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire |
Đường kính ruột dẫn gần đúng(*) Approx. conductor diameter |
Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C |
|||||
|
mm2 |
N0/mm |
mm |
Ω/km |
mm |
mm |
mm |
mm |
kg/km |
|
50 |
CC |
8,00 |
0,387 |
1,4 |
1,25 |
1,5 |
19,3 |
777 |
|
70 |
CC |
9,70 |
0,268 |
1,4 |
1,25 |
1,5 |
21,0 |
1014 |
|
95 |
CC |
11,30 |
0,193 |
1,6 |
1,25 |
1,6 |
23,2 |
1303 |
|
120 |
CC |
12,70 |
0,153 |
1,6 |
1,6 |
1,7 |
25,5 |
1617 |
|
150 |
CC |
14,13 |
0,124 |
1,8 |
1,6 |
1,7 |
27,3 |
1934 |
|
185 |
CC |
15,70 |
0,0991 |
2,0 |
1,6 |
1,8 |
29,5 |
2332 |
|
240 |
CC |
18,03 |
0,0754 |
2,2 |
1,6 |
1,9 |
32,4 |
2955 |
|
300 |
CC |
20,40 |
0,0601 |
2,4 |
2,0 |
2,0 |
36,1 |
3750 |
|
400 |
CC |
23,20 |
0,0470 |
2,6 |
2,0 |
2,1 |
39,9 |
4735 |
|
500 |
CC |
26,20 |
0,0366 |
2,8 |
2,0 |
2,2 |
43,5 |
5862 |
|
630 |
CC |
30,20 |
0,0283 |
2,8 |
2,0 |
2,4 |
48,2 |
7521 |
– CC : Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor.
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
– (*) : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
Ngoài ra YS cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
Also, YS can manufacture cables which have structure and standards in accordance with customer requirements.
5.2 – CÁP CVV/SWA/FR – 2 ĐẾN 4 LÕI. CVV/SWA/FR CABLE – 2 TO 4 CORES.
|
Ruột dẫn Conductor |
Chiều dày cách điện danh nghĩa Nominal thickness of insulation |
Đường kính sợi giáp danh nghĩa Nominal diameter of armour wire |
Chiều dày vỏ danh nghĩa Nominal thickness of sheath |
Đường kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng(*) Approx. mass |
|||||||||||
|
Tiết diện danh nghĩa Nominal area |
Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire |
Đường kính ruột dẫn gần đúng(*) Approx. conductor diameter |
Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C |
2 Lõi Core |
3 Lõi Core |
4 Lõi Core |
2 Lõi Core |
3 Lõi Core |
4 Lõi Core |
2 Lõi Core |
3 Lõi Core |
4 Lõi Core |
2 Lõi Core |
3 Lõi Core |
4 Lõi Core |
|
|
mm2 |
N0/mm |
mm |
Ω/km |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
kg/km |
kg/km |
|
1,5 |
7/0,52 |
1,56 |
12,10 |
0,8 |
0,8 |
0,8 |
0,8 |
1,8 |
1,8 |
1,8 |
16,8 |
17,5 |
18,6 |
484 |
521 |
589 |
|
2,5 |
7/0,67 |
2,01 |
7,41 |
0,8 |
0,8 |
0,8 |
0,8 |
1,8 |
1,8 |
1,8 |
17,7 |
18,5 |
19,7 |
542 |
594 |
676 |
|
4 |
7/0,85 |
2,55 |
4,61 |
1,0 |
0,8 |
0,8 |
1,25 |
1,8 |
1,8 |
1,8 |
19,6 |
20,5 |
22,9 |
668 |
741 |
1010 |
|
6 |
7/1,04 |
3,12 |
3,08 |
1,0 |
1,25 |
1,25 |
1,25 |
1,8 |
1,8 |
1,8 |
21,6 |
22,6 |
24,2 |
913 |
1018 |
1170 |
|
10 |
CC |
3,75 |
1,83 |
1,0 |
1,25 |
1,25 |
1,25 |
1,8 |
1,8 |
1,8 |
22,1 |
23,2 |
25,0 |
900 |
1058 |
1247 |
|
16 |
CC |
4,65 |
1,15 |
1,0 |
1,25 |
1,25 |
1,6 |
1,8 |
1,8 |
1,8 |
23,9 |
25,1 |
27,8 |
1088 |
1300 |
1704 |
|
25 |
CC |
5,80 |
0,727 |
1,2 |
1,6 |
1,6 |
1,6 |
1,8 |
1,8 |
1,8 |
27,7 |
29,2 |
31,6 |
1562 |
1886 |
2278 |
|
35 |
CC |
6,85 |
0,524 |
1,2 |
1,6 |
1,6 |
1,6 |
1,8 |
1,8 |
1,9 |
29,8 |
31,4 |
34,3 |
1844 |
2256 |
2757 |
|
50 |
CC |
8,00 |
0,387 |
1,4 |
1,6 |
1,6 |
2,0 |
1,9 |
2,0 |
2,1 |
33,1 |
35,1 |
39,6 |
2273 |
2841 |
3793 |
|
70 |
CC |
9,70 |
0,268 |
1,4 |
2,0 |
2,0 |
2,0 |
2,0 |
2,1 |
2,2 |
37,4 |
40,2 |
43,9 |
3121 |
3962 |
4872 |
|
95 |
CC |
11,30 |
0,193 |
1,6 |
2,0 |
2,0 |
2,5 |
2,2 |
2,2 |
2,4 |
42,2 |
45,1 |
50,5 |
3943 |
4983 |
6595 |
|
120 |
CC |
12,70 |
0,153 |
1,6 |
2,0 |
2,0 |
2,5 |
2,3 |
2,3 |
2,5 |
45,6 |
48,3 |
54,9 |
4600 |
5855 |
7900 |
|
150 |
CC |
14,13 |
0,124 |
1,8 |
2,5 |
2,5 |
2,5 |
2,4 |
2,5 |
2,7 |
50,4 |
54,4 |
59,7 |
5821 |
7518 |
9365 |
|
185 |
CC |
15,70 |
0,0991 |
2,0 |
2,5 |
2,5 |
2,5 |
2,6 |
2,7 |
2,9 |
55,5 |
59,0 |
65,2 |
6962 |
8907 |
11215 |
|
240 |
CC |
18,03 |
0,0754 |
2,2 |
2,5 |
2,5 |
2,5 |
2,8 |
2,9 |
3,1 |
61,3 |
65,7 |
72,6 |
8575 |
11156 |
14018 |
|
300 |
CC |
20,40 |
0,0601 |
2,4 |
2,5 |
2,5 |
2,5 |
2,9 |
3,1 |
3,3 |
67,9 |
72,4 |
80,0 |
10423 |
13609 |
17230 |
|
400 |
CC |
23,20 |
0,0470 |
2,6 |
2,5 |
3,15 |
3,15 |
3,2 |
3,4 |
3,6 |
74,8 |
81,6 |
90,0 |
12782 |
17762 |
22488 |
– CC : Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor.
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
– (*) : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
Ngoài ra YS cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
Also, YS can manufacture cables which have structure and standards in accordance with customer requirements.
5.3 – CÁP CVV/SWA/FR – 3 PHA + 1 TRUNG TÍNH. CVV/SWA/FR CABLE – 3 PHASE +1 NEUTRAL CORES.
|
Tiết diện danh nghĩa Nominal area
|
Lõi pha – Phase conductor |
Lõi trung tính – Neutral conductor |
Đường kính sợi giáp danh định Nominal diameter of armour wire
|
Chiều dày vỏ danh nghĩa Nominal thickness of sheath
|
Đường kính tổng gần đúng (*) Approx. overall diameter |
Khối lượng cáp gần đúng (*) Approx. mass |
||||||||
|
Tiết diện danh nghĩa Nominal area
|
Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire |
Đường kính ruột dẫn gần đúng(*) Approx. conductor diameter |
Chiều dày cách điện danh nghĩa Nominal thickness of insulation |
Điện trở DC tối đa ở 20 0C Max. DC resistance at 200C |
Tiết diện danh nghĩa Nominal area
|
Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire |
Đường kính ruột dẫn gần đúng(*) Approx. conductor diameter |
Chiều dày cách điện danh nghĩa Nominal thickness of insulation |
Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C |
|||||
|
mm2 |
mm2 |
N0/mm |
mm |
mm |
Ω/km |
mm2 |
N0/mm |
mm |
mm |
Ω/km |
mm |
mm |
mm |
kg/km |
|
3×4 + 1×2,5 |
4 |
7/0,85 |
2,55 |
1,0 |
4,61 |
2,5 |
7/0,67 |
2,01 |
0,8 |
7,41 |
1,25 |
1,8 |
22,3 |
965 |
|
3×6 + 1×4 |
6 |
7/1,04 |
3,12 |
1,0 |
3,08 |
4 |
7/0,85 |
2,55 |
1,0 |
4,61 |
1,25 |
1,8 |
23,9 |
1130 |
|
3×10 + 1×6 |
10 |
CC |
3,75 |
1,0 |
1,83 |
6 |
7/1,04 |
3,12 |
1,0 |
3,08 |
1,25 |
1,8 |
25,9 |
1381 |
|
3×16 + 1×10 |
16 |
CC |
4,65 |
1,0 |
1,15 |
10 |
CC |
3,75 |
1,0 |
1,83 |
1,25 |
1,8 |
27,3 |
1625 |
|
3×25 + 1×16 |
25 |
CC |
5,80 |
1,2 |
0,727 |
16 |
CC |
4,65 |
1,0 |
1,15 |
1,6 |
1,8 |
30,7 |
2134 |
|
3×35 + 1×16 |
35 |
CC |
6,85 |
1,2 |
0,524 |
16 |
CC |
4,65 |
1,0 |
1,15 |
1,6 |
1,9 |
32,7 |
2493 |
|
3×35 + 1×25 |
35 |
CC |
6,85 |
1,2 |
0,524 |
25 |
CC |
5,80 |
1,2 |
0,727 |
1,6 |
1,9 |
33,7 |
2640 |
|
3×50 + 1×25 |
50 |
CC |
8,00 |
1,4 |
0,387 |
25 |
CC |
5,80 |
1,2 |
0,727 |
2,0 |
2,0 |
37,5 |
3419 |
|
3×50 + 1×35 |
50 |
CC |
8,00 |
1,4 |
0,387 |
35 |
CC |
6,85 |
1,2 |
0,524 |
2,0 |
2,0 |
38,5 |
3603 |
|
3×70 + 1×35 |
70 |
CC |
9,70 |
1,4 |
0,268 |
35 |
CC |
6,85 |
1,2 |
0,524 |
2,0 |
2,1 |
41,8 |
4399 |
|
3×70 + 1×50 |
70 |
CC |
9,70 |
1,4 |
0,268 |
50 |
CC |
8,00 |
1,4 |
0,387 |
2,0 |
2,2 |
42,9 |
4617 |
|
3×95 + 1×50 |
95 |
CC |
11,30 |
1,6 |
0,193 |
50 |
CC |
8,00 |
1,4 |
0,387 |
2,0 |
2,3 |
47,1 |
5574 |
|
3×95 + 1×70 |
95 |
CC |
11,30 |
1,6 |
0,193 |
70 |
CC |
9,70 |
1,4 |
0,268 |
2,0 |
2,3 |
48,1 |
5856 |
|
3×120 + 1×70 |
120 |
CC |
12,70 |
1,6 |
0,153 |
70 |
CC |
9,70 |
1,4 |
0,268 |
2,5 |
2,5 |
52,4 |
7244 |
|
3×120 + 1×95 |
120 |
CC |
12,70 |
1,6 |
0,153 |
95 |
CC |
11,30 |
1,6 |
0,193 |
2,5 |
2,5 |
54,0 |
7610 |
|
3×150 + 1×70 |
150 |
CC |
14,13 |
1,8 |
0,124 |
70 |
CC |
9,70 |
1,4 |
0,268 |
2,5 |
2,6 |
56,3 |
8344 |
|
3×150 + 1×95 |
150 |
CC |
14,13 |
1,8 |
0,124 |
95 |
CC |
11,30 |
1,6 |
0,193 |
2,5 |
2,6 |
57,5 |
8701 |
|
3×185 + 1×95 |
185 |
CC |
15,70 |
2,0 |
0,0991 |
95 |
CC |
11,30 |
1,6 |
0,193 |
2,5 |
2,7 |
61,3 |
10005 |
|
3×185 + 1×120 |
185 |
CC |
15,70 |
2,0 |
0,0991 |
120 |
CC |
12,70 |
1,6 |
0,153 |
2,5 |
2,8 |
62,3 |
10325 |
|
3×240 + 1×120 |
240 |
CC |
18,03 |
2,2 |
0,0754 |
120 |
CC |
12,70 |
1,6 |
0,153 |
2,5 |
2,9 |
68,3 |
12451 |
|
3×240 + 1×150 |
240 |
CC |
18,03 |
2,2 |
0,0754 |
150 |
CC |
14,13 |
1,8 |
0,124 |
2,5 |
3,0 |
69,5 |
12875 |
|
3×240 + 1×185 |
240 |
CC |
18,03 |
2,2 |
0,0754 |
185 |
CC |
15,70 |
2,0 |
0,0991 |
2,5 |
3,0 |
70,7 |
13300 |
|
3×300 + 1×150 |
300 |
CC |
20,40 |
2,4 |
0,0601 |
150 |
CC |
14,13 |
1,8 |
0,124 |
2,5 |
3,1 |
74,8 |
15207 |
|
3×300 + 1×185 |
300 |
CC |
20,40 |
2,4 |
0,0601 |
185 |
CC |
15,70 |
2,0 |
0,0991 |
2,5 |
3,2 |
76,5 |
15724 |
|
3×400 + 1×185 |
400 |
CC |
23,20 |
2,6 |
0,047 |
185 |
CC |
15,70 |
2,0 |
0,0991 |
3,15 |
3,4 |
84,4 |
19779 |
|
3×400 + 1×240 |
400 |
CC |
23,20 |
2,6 |
0,047 |
240 |
CC |
18,03 |
2,2 |
0,0754 |
3,15 |
3,5 |
86,2 |
20565 |
– CC : Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor.
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
– (*) : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
Ngoài ra YS cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
Also, YS can manufacture cables which have structure and standards in accordance with customer requirements.

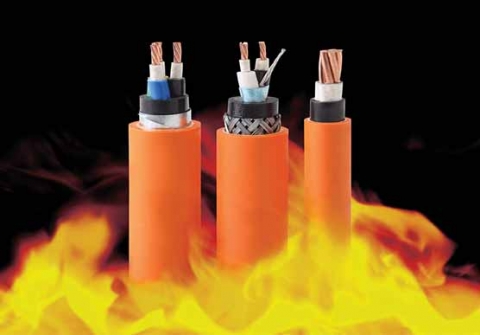

Đánh giá CVV/AWA/FR – 0,6/1 kV & CVV/SWA/FR – 0,6/1 kV CÁP CHỐNG CHÁY, RUỘT ĐỒNG, BĂNG MICA, CÁCH ĐIỆN PVC, GIÁP SỢI KIM LOẠI, VỎ FR–PVC
Chưa có đánh giá nào.
