CÁP ĐIỆN LỰC CHẬM CHÁY HẠ THẾ, ÍT KHÓI, KHÔNG HALOGEN

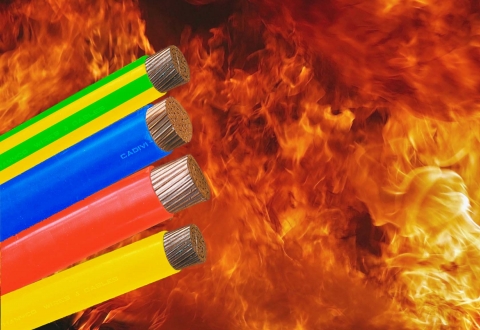

CV/FRT – 0,6/1kV CÁP CHẬM CHÁY, RUỘT ĐỒNG, CÁCH ĐIỆN FR-PVC

Cáp chậm cháy CV/FRT dùng cho hệ thống phân phối điện được thiết kế để hạn chế sự lan truyền của ngọn lửa khi bị ảnh hưởng bởi hỏa hoạn, sử dụng phù hợp trong các loại công trình… cấp điện áp 0,6/1 kV, lắp đặt cố định.

Mô tả sản phẩm
Thông số kỹ thuật

1. Tổng quan sản phẩm

2. Tiêu chuẩn áp dụng

•TCVN 5935-1 / IEC 60502-1.

• TCVN 6612 / IEC 60228.
• IEC 60332-1,3.
• BS 4066-1,3.

4. Cấu trúc cáp

5. Đặc tính kỹ thuật

Cấp điện áp U₀/U: 0,6/1kV.	Rated voltage U₀/U: 0,6/1kV.
Điện áp thử: 3,5kV (5 phút).	Test voltage: 3,5kV (5 minutes).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.	Maximum conductor temperature for normal operation is 70^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:	Maximum conductor temperature for short-circuit (5s maximum duration) is:
140^OC, với tiết diện lớn hơn 300mm². 160^OC, với tiết diện nhỏ hơn hoặc bằng 300mm².	140^OC with Nominal area larger than 300mm². 160^OC with Nominal area up to and include 300mm².
Cáp chậm cháy có đặc điểm truyền lửa chậm nên khó bắt cháy.	The flame retardant cables have a significant reduced tendency to propagate fire.
Cáp có khả năng tự tắt sau khi loại bỏ nguồn lửa.	The cables must self-extinguish after removing the fire source.

Ruột dẫn – Conductor				Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	Khối lượng cáp *gần đúng⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	Đường kính ruột dẫn *gần đúng⁽⁾** Approx. conductor diameter	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C			Khối lượng cáp *gần đúng⁽⁾** Approx. mass
mm²	N⁰/mm	mm	Ω/km	mm	mm	kg/km
1,5	7/0,52	1,56	12,10	0,8	3,2	23
2,5	7/0,67	2,01	7,41	0,8	3,6	34
4	7/0,85	2,55	4,61	1,0	4,6	54
6	7/1,04	3,12	3,08	1,0	5,1	75
10	CC	3,75	1,83	1,0	5,8	113
16	CC	4,65	1,15	1,0	6,7	166
25	CC	5,80	0,727	1,2	8,2	259
35	CC	6,85	0,524	1,2	9,3	347
50	CC	8,00	0,387	1,4	10,8	473
70	CC	9,70	0,268	1,4	12,5	678
95	CC	11,30	0,193	1,6	14,5	918
120	CC	12,70	0,153	1,6	15,9	1144
150	CC	14,13	0,124	1,8	17,7	1418
185	CC	15,70	0,0991	2,0	19,7	1758
240	CC	18,03	0,0754	2,2	22,4	2308
300	CC	20,40	0,0601	2,4	25,2	2944
400	CC	23,20	0,0470	2,6	28,4	3790
500	CC	26,20	0,0366	2,8	31,8	4813
630	CC	30,20	0,0283	2,8	35,8	6322

– CC : Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor.

– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*) : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra YS cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, YS can manufacture cables which have structure and standards in accordance with customer requirements.
