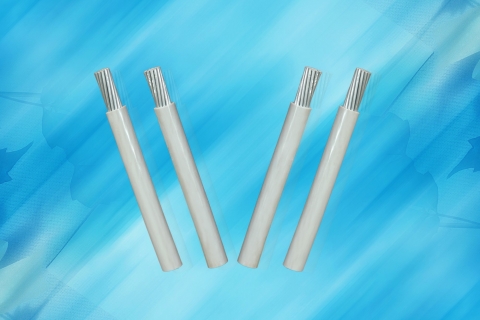

AV ­– 0,6/1 kV CÁP ĐIỆN LỰC, RUỘT NHÔM, CÁCH ĐIỆN PVC

• Cấp điện áp U₀/U: 0,6/1 kV.

• Rated voltage U₀/U: 0,6/1 kV.

• Điện áp thử: 3,5 kV (5 phút).

• Test voltage: 3,5 kV (5 minutes).

• Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.

• Maximum conductor temperature for normal operation is 70^OC.

• Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:

• Maximum conductor temperature for short-circuit (5s maximum duration) is:

• 140^OC, với tiết diện lớn hơn 300mm².
• 160^OC, với tiết diện nhỏ hơn hoặc bằng 300mm².

• 140^OC with nominal area larger than 300mm².
• 160^OC with nominal area up to and include 300mm².

Ruột dẫn – Conductor

Chiều dày cách

điện danh nghĩa

Nominal thickness of insulation

Đường kính tổng

gần đúng⁽*⁾

Approx.

overall diameter

Khối lượng dây

gần đúng⁽*⁾

Approx.

mass

Tiết diện

danh nghĩa

Nominal area

Số sợi/Đường kính sợi danh nghĩa

Number/Nominal Dia.of wire

Đường kính ruột dẫn

gần đúng⁽*⁾

Approx. conductor

diameter

Điện trở DC tối đa

ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

mm²

N⁰/mm

mm

Ω/km

mm

mm

kg/km

16

7/CC

4,65

1,91

1,0

6,7

69,3

25

7/CC

5,8

1,20

1,2

8,2

106

35

7/CC

6,85

0,868

1,2

9,3

132

50

19/CC

8,0

0,641

1,4

10,8

186

70

19/CC

9,7

0,443

1,4

12,6

259

95

19/CC

11,3

0,320

1,6

14,5

348

120

19/CC

12,7

0,253

1,6

15,9

422

150

19/CC

14,13

0,206

1,8

17,7

531

185

37/CC

15,7

0,164

2,0

19,7

650

240

37/CC

18,03

0,125

2,2

22,4

847

300

61/CC

20,4

0,100

2,4

25,2

1074

400

61/CC

23,2

0,0778

2,6

28,4

1356

500

61/CC

26,2

0,0605

2,8

31,8

1717

630

61/CC

30,2

0,0469

2,8

35,8

2209
